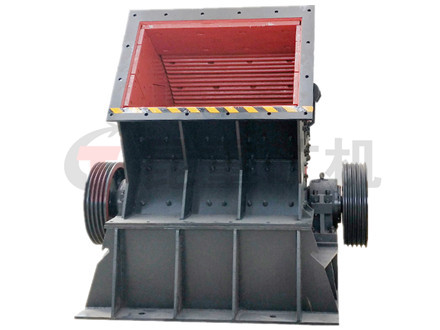

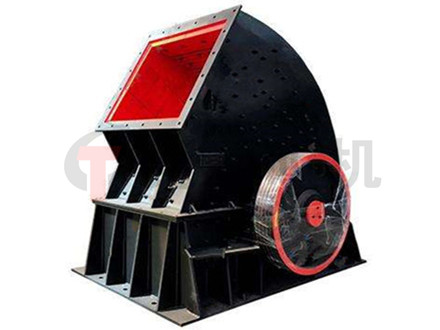

PCQ系列重錘式破碎機用于破碎抗壓強度不大于150兆帕的脆性物料,例如石灰石、青石、煤矸石、頁巖等。重錘式破碎機具有入料粒度大、破碎比高、出料粒度可調、產量大的優良使用性能,操作更加簡單方便,運行更加安全可靠等優點。
重錘式破碎機采用4種反擊板,3段破碎,粒型更完美,弧形機殼,通筋結構,反擊板鵝蛋絲固定,側襯板11級方丁固定,機殼牢固不易變形。內部反擊板采用4種不同襯板:平襯板、波紋襯板、鋸齒襯板、活襯板。平襯板在機口位置,大物料進入破碎機口沖擊力較大,有效保護機殼。破碎區采用波紋襯板,整形區采用鋸齒襯板對石料進行整形,成型區采用活襯板,自流設計,粒型完美,避免重復破碎,達到粒型的自動排出。
重錘式破碎機采用無蓖條設計,產量大,無堵塞,出料可調。一破成型替代顎式破碎機與反擊式破碎機的聯合作業與傳統錘破相比,昆重礦機采用獨特?zé)o蓖條設計,通過調整活動反擊板與轉子上錘頭回轉軌跡圓之間的距離,調整出料粒度的大小,大大降低出粉率,揚塵大大減少,更環保實用。進料口大具備鄂破可以吃大料功能,同時具備反擊破整形功能。同時可破碎濕料,下雨天不影響生產,解決了傳統錘破易堵塞、易卡機、產量低的難題。
1、轉子盤部位標配耐磨襯板,采用高強度螺栓,耐磨耐沖擊,更換維護方便。
2、錘盤設計8路錘軸孔,4路備用,錘軸孔內嵌有鎢合金鋼軸套,提升了轉子盤使用壽命。
3、皮帶輪與主軸之間用脹緊套連接,比傳統的鍵連接方式更防滑。
4、錘頭可繞錘軸360度回轉,避免了錘頭翻轉過程中與間隔套的直接撞擊,保護錘軸不易斷裂。
5、錘頭生產擁有現代化鑄造廠房和光譜分析儀,采用先進的復合錘頭,錘頭耐磨,錘柄耐沖擊。
型號 |
轉子 m |
進料口 m |
進料 m |
產量 t/h |
電機 kw |
外形尺寸 L×W×H |
PCQ-1310 | Φ1.31×1.05 | 0.9×1.07 | ≤0.7 | 150-180 | 160 | 2.95×2.25×2.5 |
PCQ-1512 | Φ1.5×1.16 | 1.2×0.9 | ≤0.8 | 250-320 | 160×2 | 3.26×2.62×2.8 |
PCQ-1615 | Φ1.65×1.45 | 1.5×1.2 | ≤1 | 420-500 | 220×2 | 3.67×2.94×3.5 |
PCQ-1815 | Φ1.85×1.52 | 1.5×1.28 | ≤1.1 | 520-620 | 250×2 | 3.68×2.92×3.52 |
PCQ-1620 | Φ1.66×1.9 | 2×1.2 | ≤1.2 | 800-1000 | 400×2 | 3.67×3.2×3.44 |
PCQ-1820 | Φ1.8×19.6 | 2×1.2 | ≤1.2 | 1000-1200 | 450×2 | 3.7×3.27×3.52 |
PCQ-2225 | Φ2.2×2.5 | 2.5×1.56 | ≤1.6 | 2000-3000 | 1250 | 4.46×4.57×4.7 |
